Câblage pour galeries utilitaires

Traditionnellement, le câblage des accessoires montés sur des galeries utilitaires passe par les pare-brise, les ouvertures de porte du montant B et similaires. Dans le cadre du développement du BASE Rack ARB, les ingénieurs d'ARB ont développé une solution de câblage pour amener proprement le câblage de l'intérieur du véhicule à travers le toit du véhicule ou l'auvent.

Les principaux critères lors du développement étaient :

• Solution de câblage étanche pour passer des fils à travers un toit de véhicule
• Intégration transparente avec ARB BASE Rack
• Ouvertures de passage pour les presse-étoupes standards de 10 mm (3/8") et 13 mm (1/2") OD.
• Fil automobile de haute qualité selon les normes JASO (PN 1780400 uniquement)
• Sans colle liquide
• Kit de déconnexion pour resceller les sorties du toit lorsque le rack est retiré (PN 1780620)

Pour l'installation des kits de câblage, 2 trous de 7 mm et 1 trou de 25 mm doivent être percés dans le toit du véhicule ou l'auvent. Le trou de 25 mm convient aux connecteurs Deutsch DT-02. Pour les véhicules populaires, un emplacement de montage a été développé tenant compte des airbags latéraux et autres obstacles le cas échéant.

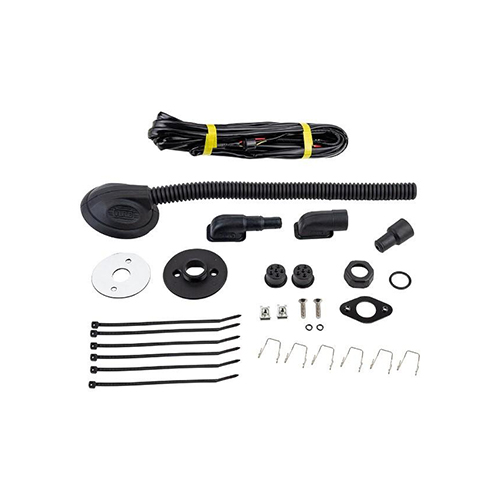

Le kit 1780410 comprend :

• Capot extérieur en caoutchouc avec gaine de 300 mm
• Passe-fil d'entrée BASE Rack
• Passe-fil de sortie BASE Rack
• Passe-fil pour sortie directe
• Matériel de fixation
• Colliers de câbles et attaches de bord
• Deux types d'étanchéité ont été développés pour répondre aux différentes exigences de câblage des clients.
• Type 1 supporte jusqu'à 6 x fils de 2,2-3,2 mm (0,087-0,125")
• Type 2 supporte jusqu'à 2 x fils de 2,2-3,2 mm (0,087-0,125") plus 2 x fils de 3,9-5,8 mm (0,154-0,228")
